當前位置:首頁 >> 產品中心 >> 蝶閥 >> 蓄能器式液控緩閉止回蝶閥

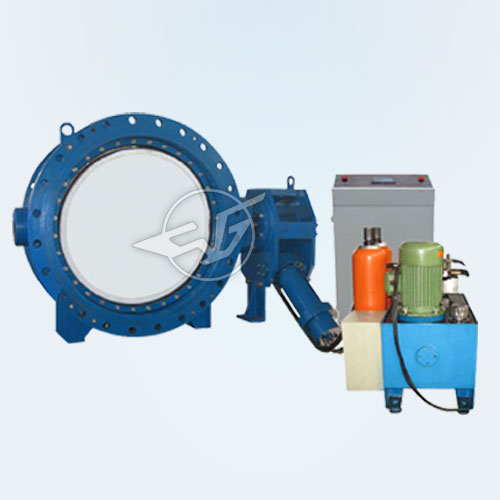

蓄能器式液控緩閉止回蝶閥

產品型號:HD7x41X
公稱通徑:DN400~1600mm
公稱壓力:PN0.6~1.6MPa
適用介質:水、海水、泥沙水
工作溫度:≤80℃
設計與制造:GB/T14478、JB/T5299
結構長度:GB/T12221
配管法蘭:GB/T9112~9131、JB/T74~90、GB/T12380
蓄能器標準:GB/T2352
試驗與檢驗:GB/T14478、GB/T13927


一.HD7x41X蓄能器式液控緩閉止回蝶閥用途

       液控止回蝶閥是目前國內較先進的控制設備,主要用于水電站、自來水給水泵房以及電力、石油、化工、冶金、礦山等其他各類泵站,安裝在水輪機進口或水泵出口管路,作截止、止回之用。


二.HD7x41X蓄能器式液控緩閉止回蝶閥特點

1、能按程序啟閉;在正常供電和突然斷電情況下均能自動按預定的時間和角度分快、慢二階段關閉;調節范圍大、適應性強。

2、可消除破壞性水錘、防止水泵和水輪機組發生飛逸事故,有效地降低了網管系統的壓力波動,保障設備的安全可靠運行。

3、該閥可取代水泵出口原電動閘閥和止回閥的功能,減少占地面積及基建投資。同時其流阻系數僅為0.1~0.6,遠小于止回閥的流阻系數(1.7~2.6),節能效果明顯。

4、本公司S(鎖定型)、B(保壓型)、X(蓄能器型)三種類型的液控止回蝶閥產品均以不同方式解決了國內同類產品在運行過程中重錘下掉的缺點,大大增強了系統的可靠性和安全性。同時,本公司可根據用戶的特殊要求單獨進行設計,多方位滿足廣大用戶對該類產品的需求。四.HD7x41X蓄能器式液控緩閉止回蝶閥主要性能參數。


三.HD7x41X蓄能器式液控緩閉止回蝶閥產品標準與規范

設計與制造

結構長度

配管法蘭

蓄能器標準

試驗與檢驗

GB/T14478、JB/T5299

GB/T12221

GB/T9112~9131

JB/T74~90、GB/T12380

GB/T2352

GB/T14478、GB/T13927



四.HD7x41X蓄能器式液控緩閉止回蝶閥主要性能參數

型號

公稱壓力PN(MPa)

殼體試驗

密封試驗

工作溫度℃

適用介質

HD7x41X

1.0*PN

1.5*PN

1.1*PN

≤80

水、海水、泥沙水



五、HD7x41X蓄能器式液控緩閉止回蝶閥主要外形尺寸

DN PN L L1 L2 L3 L4 法蘭連接尺寸
400 0.6 216 556 1449 320 440 GB/T17241
GB/T9113
1.0 216 556 1449 330 440
1.6 216 556 1449 345 440
450 0.6 222 556 1449 370 440
1.0 222 556 1449 380 440
1.6 222 580 1449 395 490
500 0.6 229 580 1449 400 440
1.0 229 580 1449 410 490
1.6 229 580 1449 425 490
600 0.6 267 580 1449 440 490
1.0 267 580 1449 460 490
1.6 267 625 1820 470 490
700 0.6 292 625 1449 436 490
1.0 292 625 1820 550 545
1.6 292 625 1820 570 545
800 0.6 318 625 1820 625 490
1.0 318 625 1820 640 545
1.6 318 625 1820 660 545
900 0.6 330 625 1820 700 545
1.0 330 625 1820 710 545
1.6 330 675 1820 725 610
1000 0.6 410 625 1820 760 610
1.0 410 675 1820 770 610
1.6 410 675 2180 790 610
1200 0.6 470 675 1820 875 610
1.0 470 675 2180 890 610
1.6 470 729 2180 915 720
1400 0.6 530 729 2180 1000 720
1.0 530 729 2180 1020 720
1.6 530 781 2180 1045 960
1600 0.6 600 781 2180 1120 720
1.0 600 781 2180 1140 960
