當前位置:首頁 >> 產品中心 >> 蝶閥 >> 快速關閉閥

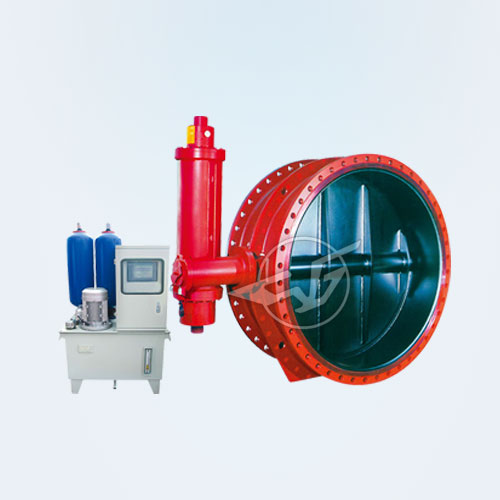

快速關閉閥

產品型號:YKD型D743H
公稱通徑:DN150~2000mm
公稱壓力:PN2.5~40.0MPa
適用介質:蒸汽、高爐煤氣、水、煙氣、空氣、油品等
介質溫度:≤600℃
設計制造:GB12238
法蘭連接:GB/T9113、GB/T17241.6
結構長度:GB12221
壓力試驗:GB/T13927、JB/T9092


產品介紹

       產品主要安裝應用于汽輪機抽汽管路、高爐煤氣余壓發電裝置進氣管路等高安全等級控制系統,作緊急急切斷閥用:能在系統出現危機工況或事故時,能在0.3-0.5秒的瞬間內試試緊急關閥,實現管路的可靠介質,有效防止汽機尾部蒸汽和冷凝水倒灌或切斷煤氣管路,保護透平機組的安全。本產品引進吸收國外先進快速關閉閥功能,并進行技術優化改進,增設緩沖裝置,避免慣性沖擊,產品性能更加可靠,并延長閥門使用壽命。


產品特點
 1、采用優化的三維偏心金屬硬密封結構,高溫防卡死,啟閉輕松,并徹底避免傳統金屬硬密封閥門的接觸擦傷弊;
 2、密封可靠,密封試驗零泄漏;
 3、直聯齒條式活塞傳動,結構緊湊,3°關閉緩沖設計,恒轉矩啟閉,動作可靠;
4、整體式或分體式電液控制裝置,安裝便利。



主要外形尺寸(PN=2.5MPa)

DN L D D1 b n d B1 B2 B3 B4 H1 H2 H0
200 152 320 280 24 8 19 128 150 880 1340 176 481 887
250 165 375 335 26 12 19 128 150 880 1340 210 518 958
300 178 440 395 26 12 23 128 150 880 1340 238 577 1045
350 190 490 445 26 12 23 135 160 1066 1722 270 617 1140
400 216 540 495 26 16 23 135 160 1066 1722 302 659 1214
450 222 595 550 28 16 23 135 160 1066 1722 332 678 1263
500 229 645 600 28 20 23 180 205 1380 2220 370 738 1370
600 267 755 705 30 20 28 180 205 1380 2220 432 827 1521
700 292 860 810 30 24 28 180 205 1380 2220 470 875 1607
800 318 975 920 32 24 31 195 220 1550 2510 530 953 1763
900 330 1075 1020 34 24 31 195 220 1550 2510 580 1000 1860
1000 410 1175 1120 34 28 31 195 220 1550 2510 650 1092 2022
1200 470 1405 1340 38 32 34 221 250 1745 2777 765 1238 2307
1400 530 1630 1560 42 36 37 221 250 1745 2777 890 1319 2513
1600 600 1830 1760 46 40 37 221 250 1745 2777 1010 1429 2743
