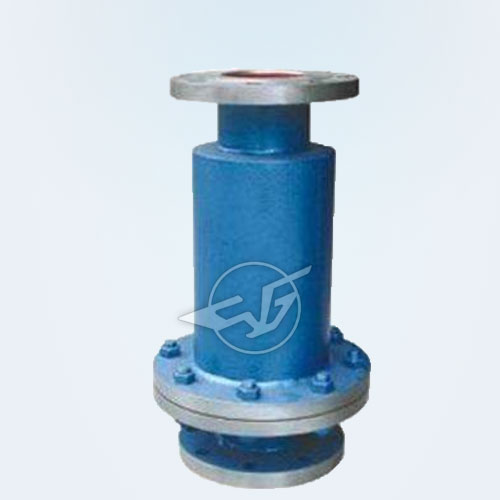

礫石阻火器
產品型號:HGS
公稱通徑:DN15~250mm
公稱壓力:PN0.6~5.0MPa
主體材質:碳鋼、不銹鋼、不銹鋼阻火波紋板
適用范圍:管道、閃點低于28℃甲類化學、藥品、酒精、食品等,閃點低于60℃食用油
連接形式:法蘭連接(II) 內螺紋連接(III) 外螺紋連接(IV)
設計標準:GB5908-86、GB1347-92
法蘭標準:HG 20592-97、ANSI B 1.6 、GB HGJ SH JB
公稱通徑:DN15~250mm
公稱壓力:PN0.6~5.0MPa
主體材質:碳鋼、不銹鋼、不銹鋼阻火波紋板
適用范圍:管道、閃點低于28℃甲類化學、藥品、酒精、食品等,閃點低于60℃食用油
連接形式:法蘭連接(II) 內螺紋連接(III) 外螺紋連接(IV)
設計標準:GB5908-86、GB1347-92
法蘭標準:HG 20592-97、ANSI B 1.6 、GB HGJ SH JB
HGS礫石阻火器結構特點:
1、結構合理、重量輕、耐腐蝕。
2、易檢修、安裝方便。
3、阻火器芯子采用礫石材料,耐腐蝕,易于清洗。
HGS礫石阻火器性能:
1、防爆性能合格,連續13次阻爆性能試驗,每次都能阻火。
2、耐燒性能合格,能防毒、防腐。
3、殼體水壓試驗合格。
4、阻爆性能:ⅡB級。
HGS礫石阻火器技術參數:
公稱直徑 DN(mm) | 結構尺寸 | ||
D×S | H | h | |
15 | 57×3.5 | 320 | 180 |
20 | 57×3.5 | 320 | 185 |
25 | 89×4 | 320 | 240 |
32 | 89×4 | 320 | 240 |
40 | 108×4 | 405 | 285 |
50 | 133×4.5 | 405 | 285 |
65 | 159×5 | 453 | 316 |
80 | 159×5 | 487 | 350 |
100 | 190×5 | 501 | 380 |
125 | 219×7 | 555 | 415 |
150 | 275×7 | 620 | 440 |
200 | 325×10 | 695 | 510 |
250 | 426×10 | 750 | 530 |
