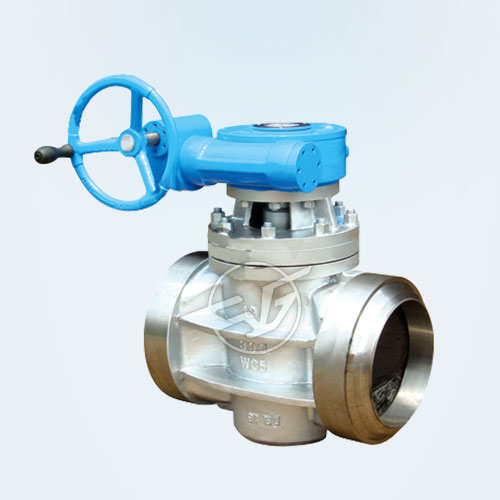

蝸輪式焊接旋塞閥
產品型號:X363F
公稱通徑:NPS1/2"~56"
壓力范圍:Class150~2500Lb
工作溫度:-29℃~+429℃
主體材質:HT250、WCB、A126CI、A216WCB、A352LCB、 CF8、CF8M、CF3、CF3M
驅動方式:手動、電動、蝸輪傳動
設計制造:API 599/API 6D
結構長度:ANSI B 16.10、DIN 3202
法蘭尺寸:ANSI B16.5、ANSI B 16.11、ANSI 16.25
壓力試驗:API598
公稱通徑:NPS1/2"~56"
壓力范圍:Class150~2500Lb
工作溫度:-29℃~+429℃
主體材質:HT250、WCB、A126CI、A216WCB、A352LCB、 CF8、CF8M、CF3、CF3M
驅動方式:手動、電動、蝸輪傳動
設計制造:API 599/API 6D
結構長度:ANSI B 16.10、DIN 3202
法蘭尺寸:ANSI B16.5、ANSI B 16.11、ANSI 16.25
壓力試驗:API598
旋塞閥結構特點
1、閥體進出口端窗口設計為雙道溝槽密封環結構,旋塞在旋轉過程中,其密封副間的密封比壓在逐漸變化,直至到達全開或全關位置時,產生足夠的密封比壓,密封副達到零泄漏。
2、雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移,又可吸收由于溫差變化引起襯套產生的微量變形,同時襯套與旋塞之間產生有力的擦拭作用,又提高了密封面的使用壽命。
3、塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合,即可以調整密封面間的密封比壓,使塞子轉動靈活,又可以保證進、出口端和中法蘭連接端的密封。
4、整個密封過程可近似認為與管道內壓力無關。
5、PTFE襯套內,根據使用溫度和工作介質采用不同材料填充物,潤滑好、壽命長。
