當前位置:首頁 >> 產品中心 >> 其他閥門 >> 美標旋塞閥

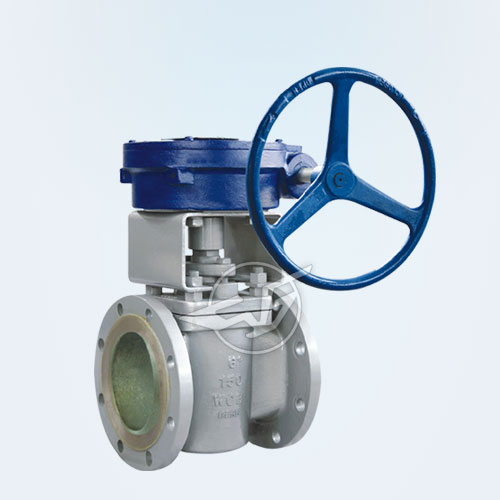

美標旋塞閥

產品型號:X343F
公稱通徑:NPS1/2"~10"
壓力范圍:Class150~2500Lb
工作溫度:-29~340℃
主要材質:鑄鋼、碳鋼、不銹鋼
設計與制造:API600
結構長度:ANSIB16.10
法蘭尺寸:ANS1B16.5
對焊連接尺寸:ANS1B16.25
壓力-溫度:ANS1B16.34
試驗-檢驗:AP1598


美標旋塞閥特點
①旋塞閥密封面之間的運動帶有擦拭作用、全開時可以完全防止密封面與介質接觸所以可用于帶懸浮顆粒的介質。
②旋塞閥圓柱形的關閉件通過旋轉900就可以達到開啟和關閉所以該閥門非常適用快速啟閉的場合。
③旋塞閥結構簡單易于維修和清理、如緊定式圓維形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、進行清理和維修。


美標旋塞閥
壓力試驗
公稱壓力 強度試驗 水密封試驗 氣密封試驗
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5~0.7 60~100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
2500 64.6 9367 47.4 6873

 美標旋塞閥主要零件材料及性能
閥體、閥蓋 塞體 調節閥 調節墊片 O形圈 工作溫度 適用介質
WCB WCB F6 PTFE
增強PTFE
氟橡膠 -29~340℃ 水、蒸汽、天然氣、石油、石油產品、硝酸、醋酸
A105 A105 F6
CF8 F304 F304
CF3 F316 F316 PTFE 耐酸220℃
CF8M F304L F304L
CF3M F316L F316L


美標旋塞閥主要外形尺寸
磅級 尺寸 d L D D1 D2 b z-φd f Lo H X W
150 1/2 13 108 89 60 35 - 4-16 2 149 121 - -
3/4 19 117 98 70 43 - 4-16 2 149 121 - -
1 25 140 128 79 51 11 4-16 2 181 124 - -
21/2 38 165 127 98 73 14 4-16 2 229 140 - -
2 51 178 152 121 92 16 4-19 2 305 159 - -
21/2 64 191 178 140 105 17 4-19 2 460 191 - -
3 76 203 191 152 127 19 4-19 2 460 191 - -
4 102 229 229 191 157 24 8-19 2 762 229 - -
6 152 267 279 241 216 25 8-22 2 - 536 222 305
8 203 292 343 298 270 29 8-22 2 - 565 400 460
10 254 330 406 362 324 30 12-25 2 - 616 400 460
300 1/2 13 140 95 67 35 14 4-16 2 149 121 - -
3/4 19 152 117 83 43 16 4-19 2 149 121 - -
1 25 159 124 89 51 17 4-19 2 181 124 - -
21/2 38 191 156 114 73 21 4-22 2 229 140 - -
2 51 216 165 127 92 22 8-19 2 305 159 - -
21/2 64 241 191 149 105 25 8-22 2 460 191 - -
3 76 283 210 168 127 29 8-22 2 460 191 - -
4 102 305 254 200 157 32 8-22 2 762 229 - -
6 152 403 318 270 216 37 12-22 2 - 546 222 305
8 203 419 381 300 270 41 12-25 2 - 565 400 460
10 254 457 445 387 324 48 16-29 2 - 616 400 460
