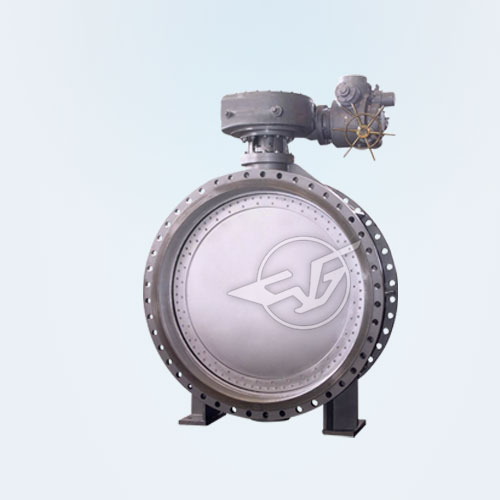

電動金屬硬密封蝶閥
公稱通徑:DN50~2000mm
公稱壓力:PN0.6~2.5MPa
適用溫度:碳鋼:-29℃~425℃不銹鋼:-40℃~650℃
適用介質:水、空氣、天然氣、油品及弱腐蝕性流體
驅動方式:蝸輪傳動、電動、氣動、液動
制造標準:JB/T8527-97
法蘭標準:GB9113-2000
結構長度標準:GB12221-89
檢驗標準:GB/T13927-92
一、電動硬密封蝶閥產品概述
D973H金屬硬密封電動蝶閥適用于食品、醫藥、石油、化工、電廠、鋼廠、工業環保水處理及高層建筑、供排水管道上作調節流量和截斷流體最佳裝置。
引進能夠國外先進技術的基礎上,采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥軍郵雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。
二、電動硬密封蝶閥特點
1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。
D973H金屬硬密封電動蝶閥主要性能特點是:
結構獨特、型小輕便、操作靈活、省力、方便;
密封可靠,可達到氣密封無泄漏;
流量特性趨于直線調節性有最佳;
采用三偏心原理,使密封面近似零靡損延長了閥門的使用壽命;
應用范圍廣。如:可用于水、蒸氣、油品、空氣、煤氣等介質。
適用不同溫度及6.4MPa以下的壓力等級,耐腐蝕等各種介質管線。
三、電動硬密封蝶閥主要技術參數
公稱通徑DN(mm) |
50~2000 |
|||
公稱壓力PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
適用溫度 |
碳鋼:-29℃~425℃不銹鋼:-40℃~650℃ |
|||
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
泄漏率 |
符合GB/T13927-92標準 |
|||
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
四、電動硬密封蝶閥主要零部件材料
零件名稱 |
材料 |
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
閥軸 |
2Cr13不銹鋼、合金鋼 |
密封圈 |
不銹鋼圈 |
填料 |
柔性石墨 |
五、電動硬密封蝶閥采用標準
制造標準 |
JB/T8527-97 |
法蘭標準 |
GB9113-2000 |
結構長度標準 |
GB12221-89 |
檢驗標準 |
GB/T13927-92 |
六、D973H-10/16/25/電動對夾式硬密封蝶閥主要外形連接尺寸(單位:mm)
公稱通徑(DN) |
主要尺寸 |
法蘭尺寸和螺栓規格 |
|||||||
1.0MPa |
1.6MPa |
2.5MPa |
|||||||
L |
H |
H1 |
D1 |
4-Ф-M |
D1 |
4-Ф-M |
D1 |
4-Ф-M |
|
50 |
43 |
530 |
112 |
125 |
Ф18 |
125 |
Ф18 |
125 |
Ф18 |
65 |
46 |
530 |
115 |
145 |
Ф18 |
145 |
Ф18 |
145 |
Ф18 |
80 |
49 |
565 |
120 |
160 |
Ф18 |
160 |
Ф18 |
160 |
Ф18 |
100 |
56 |
600 |
138 |
180 |
Ф18 |
180 |
Ф18 |
190 |
Ф23 |
125 |
64 |
640 |
164 |
210 |
Ф18 |
210 |
Ф18 |
220 |
Ф27 |
150 |
70 |
705 |
175 |
240 |
Ф23 |
240 |
Ф23 |
250 |
Ф27 |
200 |
71 |
775 |
208 |
295 |
M20 |
295 |
M20 |
310 |
M24 |
250 |
76 |
945 |
243 |
350 |
M20 |
355 |
M24 |
370 |
M27 |
300 |
83 |
1070 |
283 |
400 |
M20 |
410 |
M24 |
430 |
M27 |
350 |
92 |
1140 |
310 |
460 |
M20 |
470 |
M24 |
490 |
M30 |
400 |
102 |
1210 |
340 |
515 |
M24 |
525 |
M27 |
550 |
M33 |
450 |
114 |
1335 |
380 |
565 |
M24 |
585 |
M27 |
600 |
M33 |
500 |
127 |
1415 |
410 |
620 |
M24 |
650 |
M30 |
660 |
M33 |
600 |
154 |
1605 |
470 |
725 |
M27 |
770 |
M33 |
770 |
M36 |
700 |
165 |
1844 |
550 |
840 |
M27 |
840 |
M33 |
875 |
M39 |
800 |
190 |
2040 |
640 |
950 |
M30 |
950 |
M36 |
990 |
M45 |
900 |
203 |
2255 |
710 |
1050 |
M30 |
1050 |
M36 |
1090 |
M45 |
1000 |
216 |
2380 |
770 |
1160 |
M33 |
1170 |
M39 |
1210 |
M52 |
1200 |
254 |
2640 |
890 |
1380 |
M36 |
1390 |
M45 |
1420 |
M52 |
