當前位置:首頁 >> 產品中心 >> 閘閥 >> 高壓平板閘閥

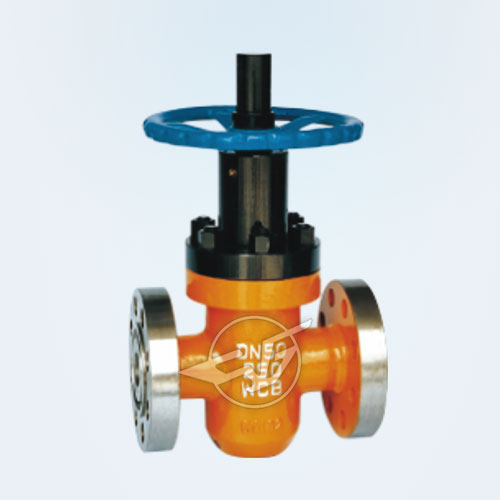

高壓平板閘閥

產品型號:Z43Y
公稱通徑:DN40~150mm
公稱壓力:PN1.6~6.4MPa
適用介質:水、油品、天然氣等
適用溫度:-19~120℃
設計制造:GB/T12234-89
結構長度:GB/T12221-89
法蘭面尺寸:JB79 GB/T9112-9131
檢查與試驗:JB/T9092-99 GB/T13927-92


產品概述

       本系列產品采用新型平衡浮動式密封結構,適用于壓力不大于40MPa,溫度不高于120℃的水、油品、天然氣等管線上,作為控制介質的啟閉及調節裝置,該產品結構設計新穎、選材恰當、測試嚴格、操作輕便,具有較強防腐、耐磨、耐沖蝕性能,是石油工業界一種理想的新型裝備。


結構特點與工作原理
1、采用浮動閥座,雙向啟閉,密封可靠,啟閉靈活。
2、閘板下部開有導流孔,并給予精密導向,同時密封部均噴焊硬質合金,耐沖蝕。
3、閥體承載能力高,通道為直通式,全開時,與閘板導流孔相貫通和直管相似,流阻很小。閥桿采用復合填料,多重密封,使得密封可靠,摩擦力小。
4、關閉閥門時,順時針轉動手輪,閘板下移至底部,由于介質壓強的作用,將進口端密封座推向閘板方向。形成較大的密封比壓,從而形成第一道密封。同時,將閘板壓向出口端密封座上,成為雙重密封。
5、由于采用雙重密封,所以可在不影響管道工作的情況下更易損件。這是本廠產品優先于國內外同類產品的重要特征。
6、開啟閘板時,逆時針旋轉手輪,閘板上移,導流孔與通道孔相貫通。隨著閘板的上升,貫通孔逐漸加大,至極限位置時,導流孔與通道孔相重合,此時全開。


主要性能規范

壓力等級(Mpa) 16 20 25 32 35 40
工作壓力(Mpa) ≤16 ≤20 ≤25 ≤32 ≤35 ≤40
強度試驗(Mpa) 24 30 37.5 48 52.5 60
密封試驗(Mpa) 17.6 22 27.5 35.2 38.5 44


主要外形連接尺寸

公稱壓力(MPa) 公稱通徑 尺寸
D G C L E H W L0
16~20 40 36 43 64 210 82 356 240 430
50 46 52 70 242 100 379 260 488
65 58 63 89 260 125 402 280 573
80 72 78 108 310 157 475 320 618
100 90 95 130 450 183 548 350 693
125 110 115 145 490 230 580 400 805
150 135 150 195 550 262 660 450 901
25 40 36 43 64 210 82 356 240 430
50 46 56 76 310 120 379 260 488
65 53 67 89 340 132 402 280 573
80 65 86 114 380 157 475 320 618
100 80 101 133 450 183 548 350 693
125 110 115 145 490 230 580 400 805
150 130 167 219 620 272 793 450 901
35 40 36 43 64 210 82 356 240 430
50 46 56 76 300 123 379 260 488
65 53 67 89 340 136 402 280 573
80 65 86 114 380 162 475 320 618
100 80 101 133 450 188 548 350 693
125 110 115 145 490 230 580 400 805
150 130 167 219 620 278 793 450 901
